Referenz Fernwärme

Für Contractoren realisieren wir Leittechniksysteme mit Internet Visualisierung nach Mass. Dabei spielt die Skalierbarkeit und die umfassende Betreuung durch den Schweizer Systemlieferant eine entscheidende Rolle.

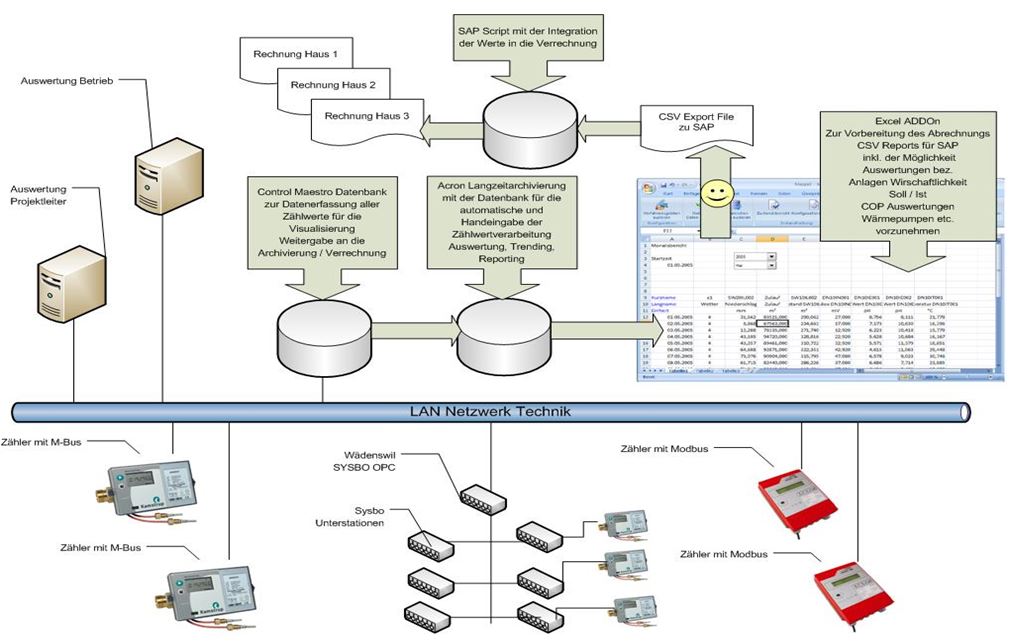

SAP Integration der Zählwerte

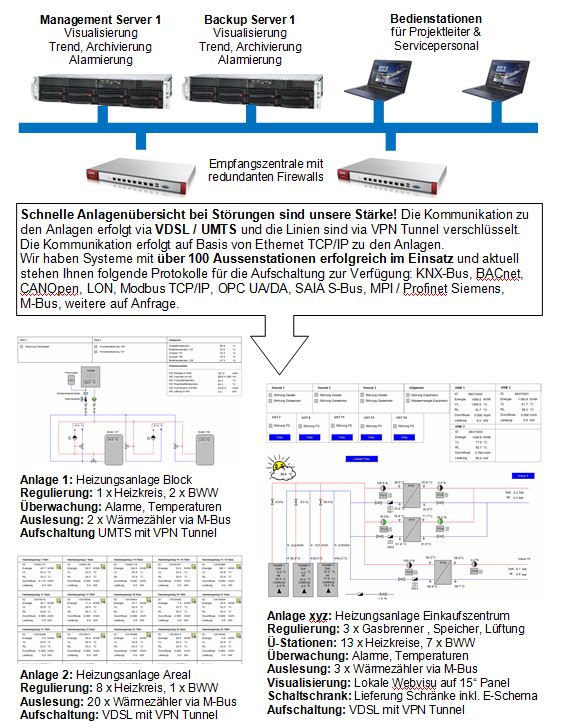

Unsere Komponenten und Dienstleistungen:

- Hauptrechner
- Backup Rechner
- 3 Client Rechner
- Webserver PC zur Ansicht der Bilder etc. via Webbrowser
- Alarmierungsserver für Sprache, SMS, Pager, Email Alarmierung

Folgende Fremdsysteme sind integriert worden:

- SYSBO Anlagen über OPC DA Server
- SYSBO Anlagen direkt via Modbus TCP/IP Kommunikation
- KNX Bus Integration für Siemens Regler
- BacNet Bus Integration für HLK Anlagen
- Wärmepumpen via seriellem Modbus RTU und Moxa Mgate
- Heizungsüberwachung via Modbus TCP/IP über Wago I/O Module
- Fernwärme Unterstationen mit Beckhoff Hardware per Modbus TCP/IP
- Fernwärme Unterstationen mit Beckhoff Hardware per OPC UA Server
- CTA & CADENA Wärmepumpen direkt via Modbus TCP/IP

SAP Export/Import von Zählwerten aus den Anlagen

Lieferung mit Engineering und Inbetriebsetzung des Alarmservers für ein grosses EVU

Für weitere Informationen oder Besichtigungen vor Ort wenden Sie sich bitte an uns!



Offene Schnittstellen
Damit Ihre Investitionen gesichert sind, haben sich Kunden von Proton entschieden alle eingesetzten Systeme nur noch mit offenen Schnittstellen zu konzipieren. Dazu gehört die Kommunikation mit dem offenen Modbus / Modbus TCP/IP Protokoll. Dieses Protokoll ist der Industriestandard für Regelungsanlagen geworden. Alle grösseren Steuerungshersteller und Lieferanten von Regelsystemen haben dieses Protokoll in Ihre Produkte integriert. Total stehen Ihnen mit dem Proton Leitsystem über 170 Protokolle zur Verfügung.

Sichere Investitionen
Mit dieser strategischen Entscheidung für offene Schnittstellen können Sie sicherstellen, dass Ihre Anlagen unabhängig vom Anlagenbauer und Softwaresystem auch in Zukunft ohne grosse Ersatzinvestitionen erweitert und in Fremdsysteme integriert werden können. Aus diesem Grund haben sich unsere Kunden für den Kauf von offenen Systemen von Proton Automation GmbH entschlossen.

Skalierbare Systemtechnik
Wie Sie auch beginnen, Proton lässt Sie nicht im Stich. Sie haben die Wahl! Wir bieten Ihnen für die kompakten Anlagen preiswerte SMS Überwachungsmodule. Wächst die Anlage steht Ihnen die Aufschaltung auf unser Internet Portal zur Verfügung. Oder bei grösseren Fernwärmeanlagen entscheiden Sie sich für unsere skalierbare Leitsystem Lösung. Einfach Leittechnik nach Mass!

Einfache Abrechnung
Die eingesetzten Leittechniksysteme besitzen bereits mehrere Schnittstellen zu Abrechnungssystemen. Die im System gespeicherten Werte können wir je nach Anwendung direkt mittels SQL - Datenbank, File Export, OPC Schnittstelle etc. in Ihr spezielles Abrechnungssystem integrieren.

Datenerfassung von Fernwärmeunterstationen
Ventilstellung
Boilertemperaturen
Betriebsmeldungen Pumpen
Störmeldungen Pumpen
M-Bus Zähler Daten erfassen

Regler und Wärmezähler
Ankopplung Regelsysteme
Mit folgenden Herstellern von Regelungsmodulen hat Proton bereits Erfahrung mit der Kommunikation, Fernsteuerung und Fernüberwachung:
- Samson
- SAIA
- Sauter
- WAGO
- Siemens
- Priva
- Danfoss
- Elcotherm
- Honeywell
- Buderus
- ....

Proton Regler für Fernwärmeunterstationen

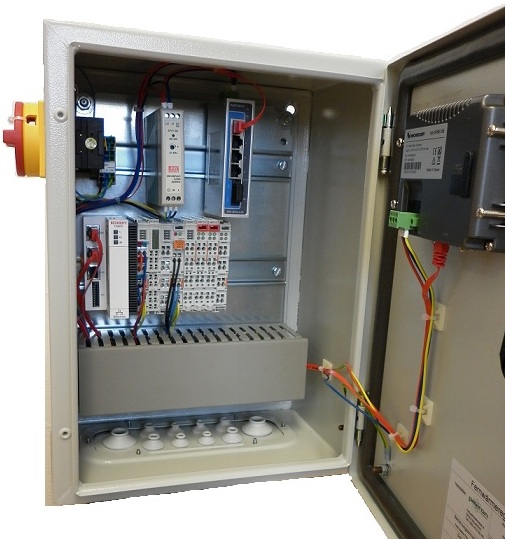

Innenansicht des Proton Reglers mit integrioerter Webvisualisierung

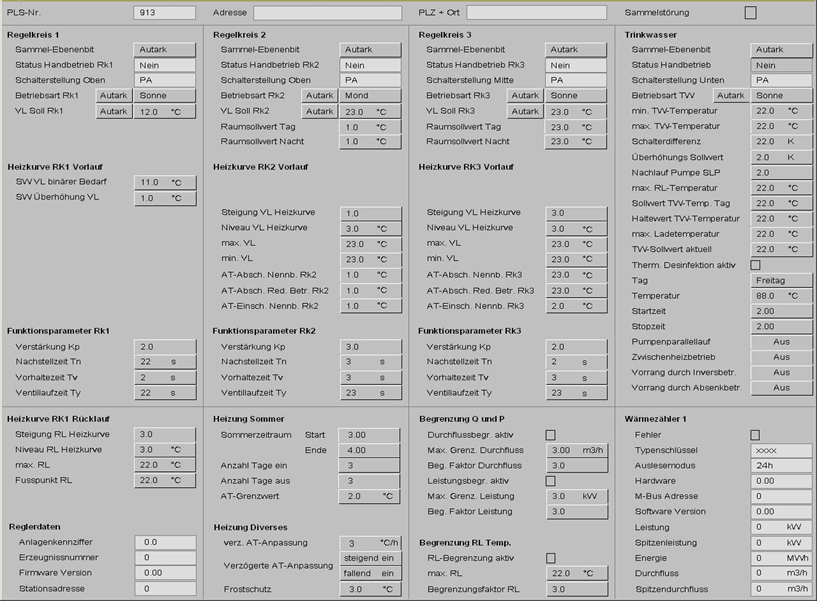

Bilder der Webvisualisierung




Wärme-/ Stromzähler

Die Daten der Wärme- /Stromzähler können direkt via M-Bus in die Systeme von Proton integriert werden. Folgende Modelle stehen aktuell zur Verfügung:
- Aquametro



- Elster
- Kamstrup


- Schrack
- Hydrometer
- ABB
- Siemens
- Sensu
- Danfoss
- Landis & Gyr…
